產品名稱：	不銹鋼法蘭底閥	產品型號：	H42X
公稱通徑：	DN50～DN600	結構作用：	防止倒流
工作壓力：	0.25MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

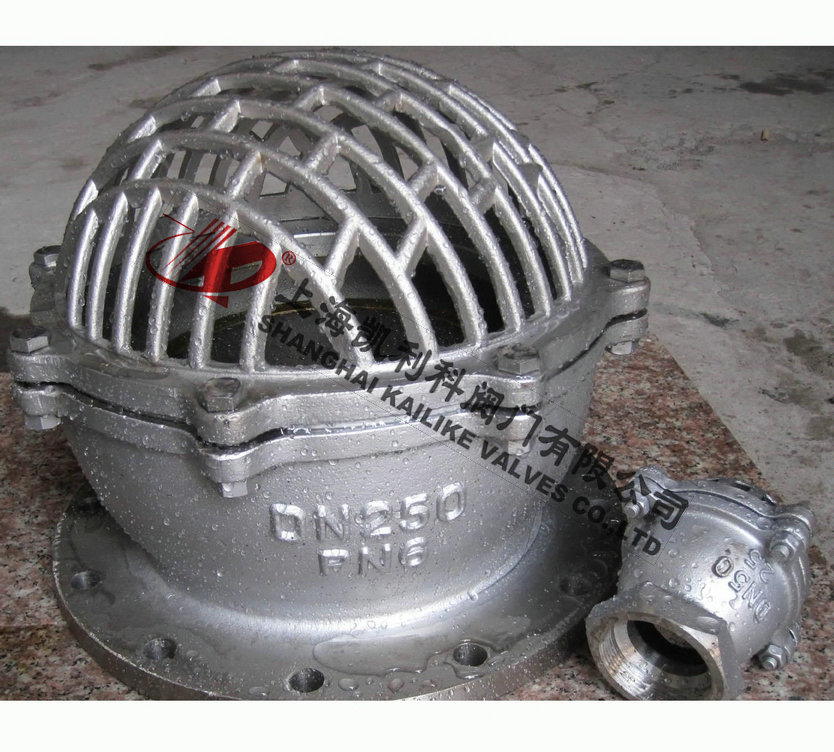

H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為2.5公斤。

結構原理

H42X不銹鋼法蘭底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

性能規范

適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992

零件材料

零件名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵、鑄鋼、不銹鋼
密封圈	橡膠
墊片	石棉板

外形結構圖

主要外形尺寸

型號	公稱通徑DN（mm）	尺寸								重量
		D	D1	D2	b-f	Z-Φd	D0	h0	H
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98



聲明：【H42X不銹鋼法蘭底閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H42X不銹鋼法蘭底閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
