零件名稱
Part name

精鑄球墨鑄鐵
Casting ductileiron

碳鋼carbon steel

不銹鋼 stainless steel

QT

C

P

R

PL

RL

閥體、閥蓋
Body、Cover

QT400

WCB

CF8

CF8M

CF3

CF3M

球體

QT400

WCB

CF8

CF8M

CF3

CF3M

內(nèi)襯材料閥蓋Lining material
seat

FEP(F46)、PTFE(F4)、PFA（可溶性聚四氟乙烯）、po（聚烯烴）PE(超高分子量聚乙烯）

填料壓蓋
Packing gland

WCB

WCB

CF8

CF8M

CF3

CF3M

填料Packing

PTFE(F4聚四氟乙烯）

螺栓 Bolt

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

螺母 Nut

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

手柄 Handle

WCB

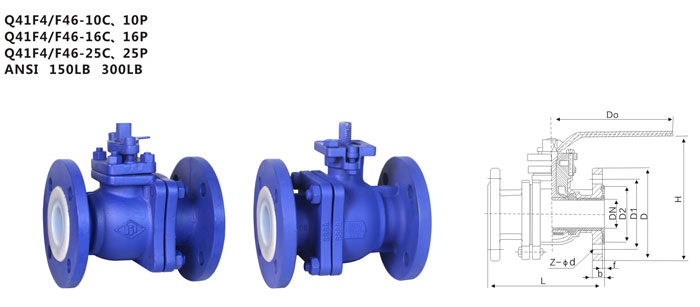

公稱通徑Nominal diameter

主要尺寸main dimensions

參數(shù)值the reference water

PN10(1.0MPa）

DN(mm）

L

D

D1

D2

f

b

Z-φd

H

D0

重量（kg）

10

130

90

60

41

3

14

4-φ14

90

140

3.5

15

130

95

65

45

3

14

4-φ14

95

140

4

20

140

105

75

55

3

14

4-φ14

98

150

4.5

25

150

115

85

65

3

16

4-φ14

113

150

5.5

32

165

135

100

78

3

18

4-φ18

130

200

7

40

180

150

110

85

3

18

4-φ18

135

230

8

50

200

165

125

100

3.5

20

4-φ18

140

250

11

65

220

185

145

120

3.5

20

4-φ18

145

270

14

80

250

200

160

135

4

22

8-φ18

205

300

19

100

280

220

180

155

4

24

8-φ18

230

350

25

125

320

250

210

185

4

26

8-φ18

252

400

40

150

360

285

240

210

4

28

8-φ23

283

600

55

200

400

340

295

265

5

32

12-φ18

325

700

105

250

450

410

355

320

5

36

12-φ26

370

800

160

300

500

465

410

375

5

36

12-φ26

420

1000

220
