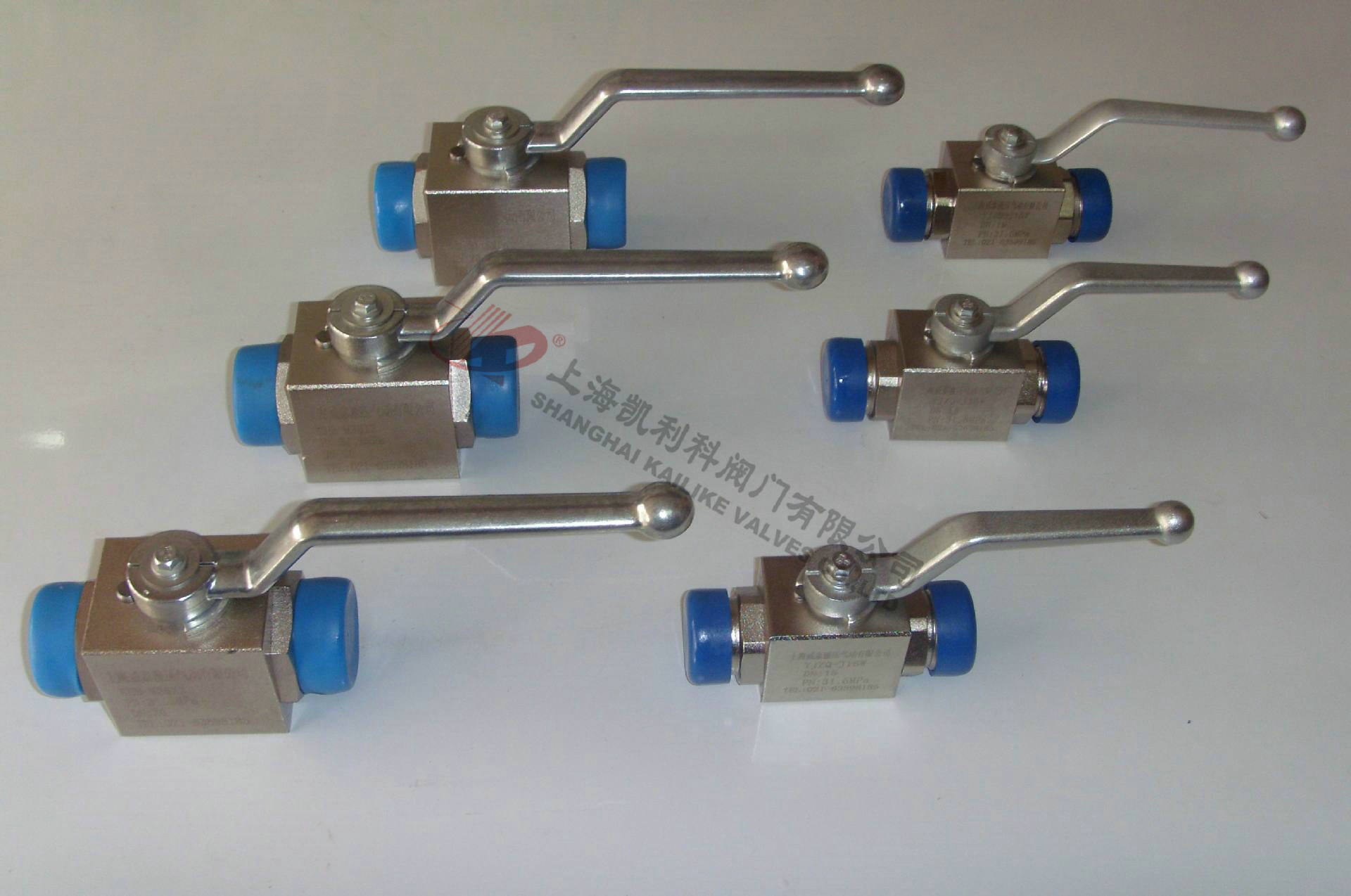

產品名稱：	高壓液壓球閥	產品型號：	YJZQ
公稱通徑：	DN10～DN50	結構形式：	球形
公稱壓力：	1.6Mpa～31.5Mpa	連接方式：	外螺紋、內螺紋
適用溫度：	-20～232℃～450℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

YJZQ高壓液壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

YJZQ高壓液壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號

技術參數
公稱壓力：31.5MPa
適用介質：液壓油

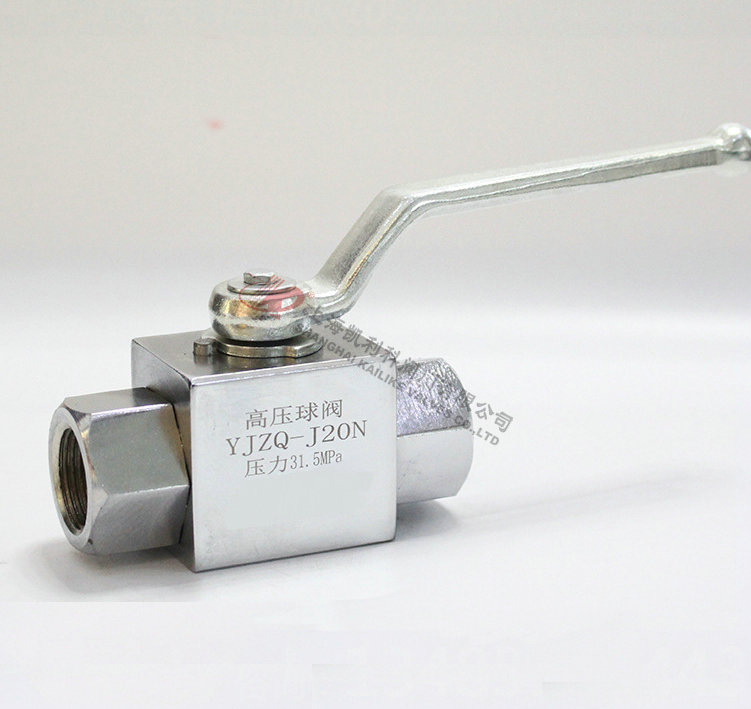

內螺紋外形結構圖



內螺紋外形尺寸表

型號	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Ф10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Ф15	M22×1.5	86	16	147	38	19	45	80
YJZQ-J20N	Ф20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Ф25	M33×2	116	20	185	57	28.5	64	111
YJZQ-J32N	Ф32	M42×2	136	22	240	75	37.5	84	134
YJZQ-J40N	Ф40	M48×2	148	24	240	85	42.5	95	165
YJZQ-J50N	Ф50	M64×2	180	26	240	104	52	112.5	180

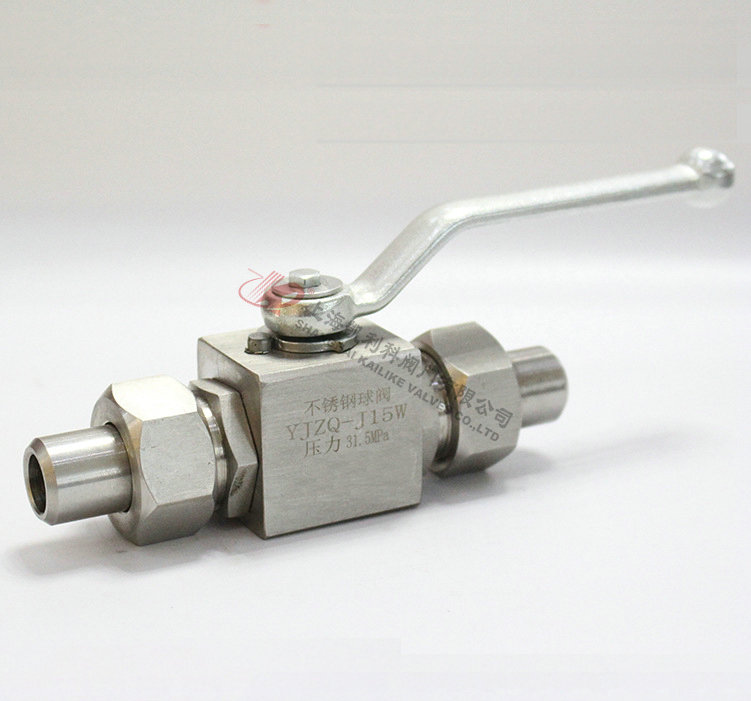

外螺紋外形結構圖


外螺紋外形尺寸表

型號	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Ф50	Ф60	M72×2	210	26	2.5	240	104	52	112.5	180

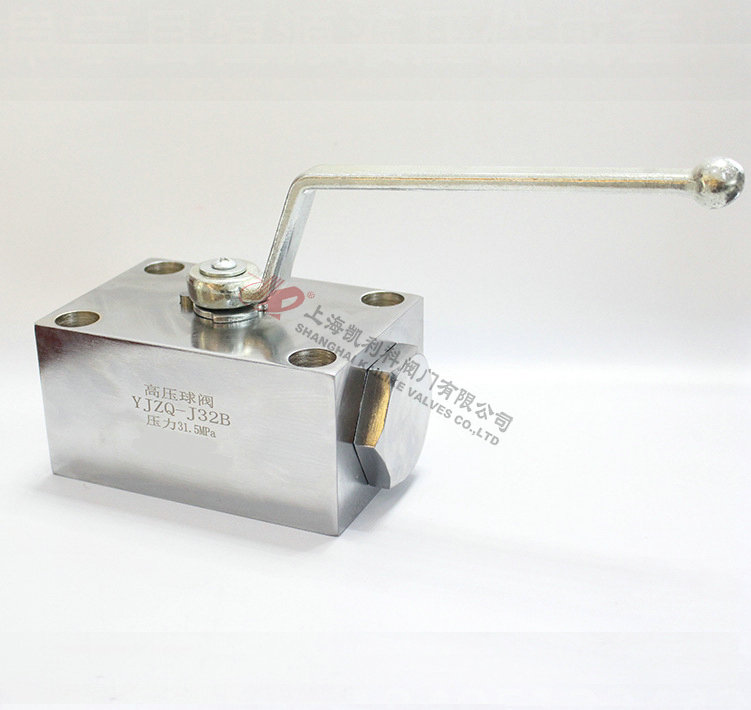

 板式外形結構圖



板式外形尺寸表

型號	A	h	H	L0	E	F	L	L1	L2	L3	L4	Ф	D
YJZQ-J10B	33	42	68	160	38	54	81	45	56	11	10	Ф7	10
YJZQ-J15B	39	46	75	160	42	60	92	52	60	6	16	Ф9	15
YJZQ-J20B	49	50	78	180	50	70	108	60	70	7.5	17	Ф11	20
YJZQ-J25B	52	60	86	220	55	77	114	65	80	11	17.5	Ф11	25

聲明：【YJZQ高壓液壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的YJZQ高壓液壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
