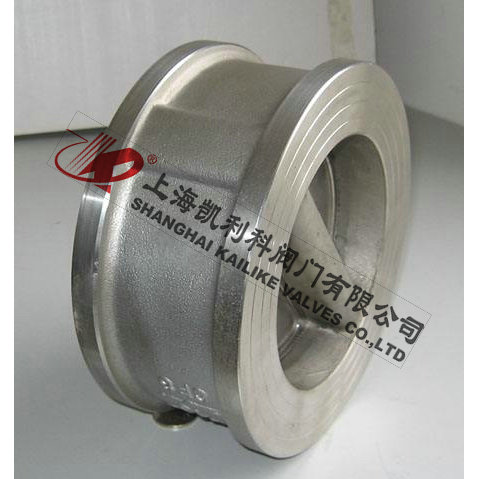

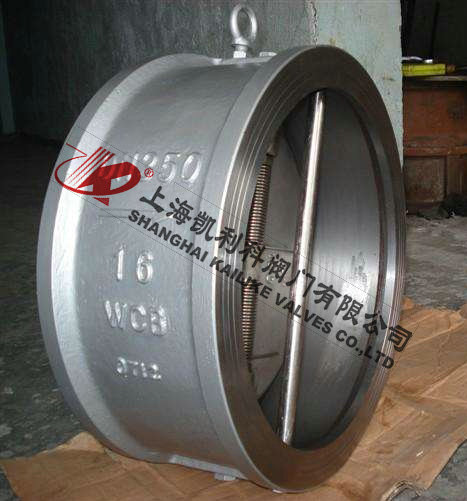

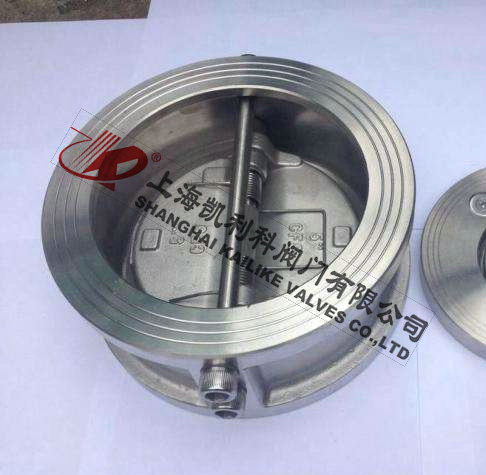

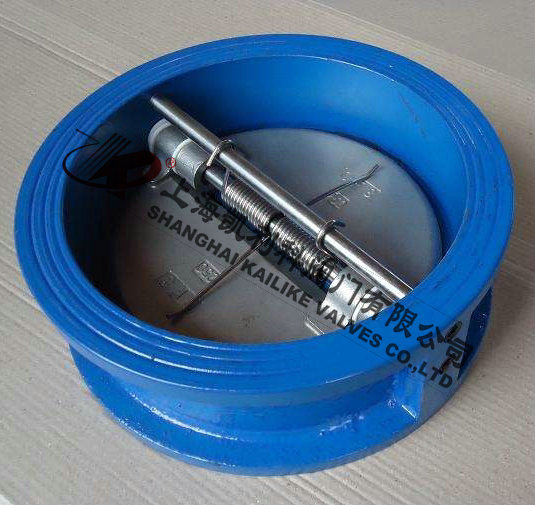

H76H、H76W、H76X對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
| 產品名稱： | 對夾雙瓣旋啟式止回閥 | 產品型號： | H76H、H76W、H76X |
| 公稱通徑： | DN50～DN1200 | 結構形式： | 蝶形 |
| 公稱壓力： | 1.6MPa～4.0MPa | 150LB～2500LB | 連接方式： | 對夾式、法蘭式 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
| H76X-10C/16C/25C | 1.0～2.5 | －29～80 | 水、油品 | 碳鋼/不銹鋼 |
| H76H-10C/16C/25C/40C | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼/不銹鋼 |
| H76W-10P/16P/25P/40P | 1.0～2.5 | ≤150 | 硝酸類 | 不銹鋼 |
| H76Y-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
| 備注：如需美標150LB-2500LB請來電咨詢 | ||||
|
公稱通徑 DN mm Norminal diameter |
公稱壓力 PN MPa Norminal pressure |
尺寸 Dimension |
重量 （kg) Weight |
|||
| L | D | D3 | D2 | |||
| PN1.0MPa | 50 | 60 | 108 | 56 | 51 | 2 |
| 65 | 67 | 128 | 73 | 65 | 3 | |
| 80 | 73 | 142 | 88 | 80 | 4 | |
| 100 | 73 | 162 | 108 | 102 | 6 | |
| 125 | 86 | 192 | 132 | 127 | 8 | |
| 150 | 98 | 218 | 160 | 152 | 13 | |
| 200 | 127 | 273 | 210 | 203 | 25 | |
| 250 | 146 | 328 | 266 | 254 | 39 | |
| 300 | 181 | 378 | 310 | 305 | 64 | |
| 350 | 184 | 438 | 355 | 350 | 85 | |
| 400 | 191 | 489 | 405 | 400 | 114 | |
| 450 | 203 | 539 | 455 | 450 | 138 | |
| 500 | 219 | 594 | 505 | 500 | 161 | |
| 600 | 222 | 696 | 605 | 600 | 250 | |
| 700 | 305 | 811 | 700 | 695 | 370 | |
| 800 | 305 | 918 | 800 | 796 | 540 | |
| 900 | 368 | 1018 | 903 | 898 | 650 | |
| 1000 | 432 | 1124 | 1055 | 1050 | 900 | |
| 1200 | 524 | 1340 | 1205 | 1200 | 1420 | |
|
公稱通徑 DN mm Norminal diameter |
公稱壓力 PN MPa Norminal pressure |
尺寸 Dimension |
重量 （kg) Weight |
|||
| L | D | D3 | D2 | |||
| PN1.6MPa | 50 | 60 | 108 | 56 | 51 | 2 |
| 65 | 67 | 128 | 73 | 65 | 3 | |
| 80 | 73 | 142 | 88 | 80 | 4 | |
| 100 | 73 | 162 | 108 | 102 | 6 | |
| 125 | 86 | 192 | 132 | 127 | 8 | |
| 150 | 98 | 218 | 160 | 152 | 13 | |
| 200 | 127 | 273 | 210 | 203 | 25 | |
| 250 | 146 | 328 | 266 | 254 | 39 | |
| 300 | 181 | 384 | 310 | 305 | 64 | |
| 350 | 184 | 444 | 355 | 350 | 85 | |
| 400 | 191 | 496 | 405 | 400 | 114 | |
| 450 | 203 | 556 | 455 | 450 | 138 | |
| 500 | 219 | 618 | 505 | 500 | 161 | |
| 600 | 222 | 732 | 605 | 600 | 250 | |
| 700 | 305 | 802 | 700 | 695 | 370 | |
| 800 | 305 | 912 | 800 | 796 | 540 | |
| 900 | 368 | 1012 | 903 | 898 | 650 | |
| 1000 | 432 | 1126 | 1055 | 1050 | 900 | |
| 1200 | 524 | 1340 | 1205 | 1200 | 1420 | |
|
公稱通徑 DN mm Norminal diameter |
公稱壓力 PN MPa Norminal pressure |
尺寸 Dimension |
重量 （kg) Weight |
|||
| L | D | D3 | D2 | |||
| PN2.5MPa | 50 | 60 | 108 | 56 | 51 | 2 |
| 65 | 67 | 128 | 73 | 65 | 3 | |
| 80 | 73 | 142 | 88 | 80 | 4 | |
| 100 | 73 | 168 | 108 | 102 | 6 | |
| 125 | 86 | 194 | 132 | 127 | 8 | |
| 150 | 98 | 224 | 160 | 152 | 14 | |
| 200 | 127 | 284 | 210 | 203 | 27 | |
| 250 | 146 | 341 | 266 | 254 | 42 | |
| 300 | 181 | 401 | 210 | 305 | 54 | |
| 350 | 184 | 458 | 355 | 350 | 86 | |
| 400 | 191 | 515 | 405 | 400 | 120 | |
| 450 | 203 | 565 | 455 | 450 | 148 | |
| 500 | 219 | 622 | 505 | 500 | 165 | |
| 600 | 222 | 732 | 605 | 600 | 290 | |
| 700 | 305 | 831 | 700 | 695 | 400 | |
| 800 | 305 | 942 | 800 | 796 | 580 | |
| 900 | 368 | 1040 | 903 | 898 | 660 | |
| 1000 | 432 | 1155 | 1055 | 1050 | 960 | |
| 1200 | 524 | 1365 | 1205 | 1200 | 1510 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 150 PN2.0MPa |
2 | 50 | 60 | 103 | 56 | 51 | 2 |
| 2 1/2 | 65 | 67 | 122 | 73 | 65 | 3 | |
| 3 | 80 | 73 | 135 | 88 | 80 | 4 | |
| 4 | 100 | 73 | 173 | 108 | 102 | 6 | |
| 5 | 125 | 86 | 195 | 132 | 127 | 8 | |
| 6 | 150 | 98 | 220 | 160 | 152 | 13 | |
| 8 | 200 | 127 | 277 | 210 | 203 | 25 | |
| 10 | 250 | 146 | 337 | 366 | 254 | 39 | |
| 12 | 300 | 181 | 407 | 310 | 305 | 54 | |
| 14 | 350 | 184 | 448 | 355 | 350 | 80 | |
| 16 | 400 | 191 | 512 | 405 | 400 | 117 | |
| 18 | 450 | 203 | 547 | 455 | 450 | 138 | |
| 20 | 500 | 219 | 604 | 505 | 500 | 163 | |
| 24 | 600 | 222 | 715 | 605 | 600 | 331 | |
| 28 | 700 | 305 | 773 | 700 | 700 | 380 | |
| 30 | 750 | 305 | 824 | 750 | 746 | 425 | |
| 32 | 800 | 305 | 878 | 800 | 796 | 560 | |
| 36 | 900 | 368 | 983 | 910 | 898 | 640 | |
| 40 | 1000 | 432 | 1142 | 1055 | 1055 | 960 | |
| 48 | 1200 | 524 | 1302 | 1205 | 1200 | 1400 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 300 PN5.0MPa |
2 | 50 | 60 | 110 | 58 | 51 | 3 |
| 2 1/2 | 65 | 67 | 128 | 73 | 65 | 4 | |
| 3 | 80 | 73 | 147 | 88 | 80 | 6 | |
| 4 | 100 | 73 | 179 | 108 | 102 | 8 | |
| 5 | 125 | 86 | 214 | 132 | 127 | 15 | |
| 6 | 150 | 98 | 249 | 160 | 152 | 18 | |
| 8 | 200 | 127 | 305 | 210 | 203 | 31 | |
| 10 | 250 | 146 | 359 | 266 | 254 | 51 | |
| 12 | 300 | 181 | 420 | 310 | 305 | 77 | |
| 14 | 350 | 222 | 483 | 355 | 350 | 117 | |
| 16 | 400 | 232 | 537 | 405 | 400 | 190 | |
| 18 | 450 | 264 | 594 | 455 | 450 | 200 | |
| 20 | 500 | 292 | 652 | 505 | 200 | 265 | |
| 24 | 600 | 318 | 772 | 608 | 600 | 410 | |
| 30 | 750 | 368 | 882 | 740 | 735 | 660 | |
| 36 | 900 | 483 | 1044 | 880 | 873 | 1020 | |
| 42 | 1050 | 568 | 1196 | 1045 | 1035 | 1540 | |
| 48 | 1200 | 629 | 1385 | 1190 | 1179 | 2260 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 600 PN11.0MPa |
2 | 50 | 60 | 110 | 58 | 51 | 4 |
| 2 1/2 | 65 | 67 | 128 | 73 | 65 | 5 | |
| 3 | 80 | 73 | 147 | 88 | 80 | 8 | |
| 4 | 100 | 79 | 191 | 108 | 102 | 11 | |
| 5 | 125 | 105 | 239 | 136 | 127 | 20 | |
| 6 | 150 | 136 | 264 | 162 | 152 | 26 | |
| 8 | 200 | 165 | 318 | 212 | 200 | 55 | |
| 10 | 250 | 213 | 398 | 266 | 250 | 103 | |
| 12 | 300 | 229 | 455 | 312 | 305 | 140 | |
| 14 | 350 | 273 | 490 | 355 | 337 | 223 | |
| 16 | 400 | 35 | 562 | 400 | 387 | 360 | |
| 18 | 450 | 362 | 610 | 450 | 438 | 395 | |
| 20 | 500 | 368 | 680 | 500 | 489 | 518 | |
| 24 | 600 | 438 | 786 | 600 | 591 | 836 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 900 PN5.0MPa |
2 | 50 | 70 | 140 | 58 | 51 | 8 |
| 2 1/2 | 65 | 83 | 162 | 73 | 65 | 11 | |
| 3 | 80 | 83 | 165 | 90 | 80 | 14 | |
| 4 | 100 | 102 | 204 | 108 | 102 | 20 | |
| 5 | 125 | 110 | 245 | 136 | 127 | 30 | |
| 6 | 150 | 159 | 286 | 162 | 150 | 42 | |
| 8 | 200 | 206 | 356 | 212 | 200 | 8 | |
| 10 | 250 | 241 | 432 | 266 | 250 | 145 | |
| 12 | 300 | 292 | 495 | 312 | 305 | 220 | |
| 14 | 350 | 356 | 518 | 355 | 337 | 350 | |
| 16 | 400 | 384 | 572 | 400 | 387 | 470 | |
| 18 | 450 | 451 | 635 | 450 | 438 | 605 | |
| 20 | 500 | 451 | 695 | 496 | 487 | 820 | |
| 24 | 600 | 495 | 835 | 600 | 591 | 1050 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 1500 PN26.0MPa |
2 | 50 | 70 | 140 | 58 | 51 | 8 |
| 2 1/2 | 65 | 83 | 162 | 73 | 65 | 11 | |
| 3 | 80 | 83 | 172 | 90 | 80 | 19 | |
| 4 | 100 | 102 | 207 | 108 | 102 | 26 | |
| 5 | 125 | 110 | 252 | 136 | 127 | 51 | |
| 6 | 150 | 150 | 280 | 162 | 150 | 68 | |
| 8 | 200 | 206 | 350 | 212 | 200 | 130 | |
| 10 | 250 | 248 | 433 | 266 | 254 | 210 | |
| 12 | 300 | 305 | 518 | 312 | 305 | 384 | |
| 14 | 350 | 356 | 576 | 355 | 337 | 550 | |
| 16 | 400 | 384 | 639 | 400 | 387 | 635 | |
|
壓力等級 Pressure rating |
口徑 DN |
尺寸 Dimension |
重量 （kg) Weight |
||||
| NPS | DN | L | D | D3 | D2 | ||
|
Class 2500 PN42.0MPa |
2 | 50 | 70 | 143 | 48 | 42 | 10 |
| 2 1/2 | 65 | 83 | 166 | 58 | 58 | 18 | |
| 3 | 80 | 86 | 194 | 68 | 68 | 26 | |
| 4 | 100 | 105 | 232 | 94 | 94 | 40 | |
| 5 | 125 | 110 | 277 | 106 | 106 | 59 | |
| 6 | 150 | 159 | 315 | 162 | 162 | 90 | |
| 8 | 200 | 206 | 385 | 186 | 186 | 150 | |
| 10 | 250 | 254 | 474 | 232 | 232 | 240 | |
| 12 | 300 | 305 | 547 | 272 | 272 | 440 | |
聲明：【H76H,H76W,H76X對夾雙瓣旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H76H,H76W,H76X對夾雙瓣旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
