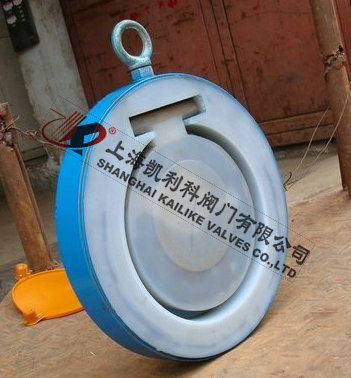

H74F46襯氟對夾止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
| 產品名稱： | 襯氟對夾止回閥 | 產品型號： | H74F46 |
| 公稱通徑： | DN40～DN500 | 結構形式： | 旋啟式 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa～2.5MPa | 連接方式： | 對夾式 |
| 適用溫度： | -50ºC～+150ºC | 驅動方式： | 介質推動 |
| 連接材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 王水、硫酸、鹽酸、氫氟酸等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 襯里層/閥蓋 | 襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
| 3 | 軸、閥瓣（板） | 1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M | |||||
| 4 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 公稱通徑 | PN0.6(Mpa) | PN1.0/1.6(Mpa) | PN2.5 (Mpa) | ||||||
| DN | L | D（kg） | W（kg） | L | D | W（kg） | L | D | W（kg） |
| 40 | 33 | 80 | 1.0 | 33 | 85/73 | 1.2 | 33 | 73 | 1.4 |
| 50 | 43 | 90 | 1.1 | 43 | 100/92 | 1.3 | 43 | 92 | 1.5 |
| 65 | 46 | 110 | 1.3 | 46 | 120/105 | 1.6 | 46 | 105 | 2.0 |
| 80 | 46 | 125 | 2.5 | 46 | 135/127 | 3.0 | 46 | 127 | 3.8 |
| 100 | 52 | 145 | 4.8 | 52 | 155/157 | 5.4 | 52 | 157 | 6.3 |
| 150 | 56 | 200 | 6.5 | 56 | 210/216 | 7.8 | 56 | 216 | 8.8 |
| 200 | 60 | 255 | 8 | 60 | 265/270 | 10 | 60 | 270 | 12 |
| 250 | 68 | 310 | 15 | 68 | 320/324 | 18 | 68 | 324 | 20 |
| 300 | 78 | 362 | 25 | 78 | 368/381 | 30 | 78 | 381 | 32 |
| 350 | 78 | 412 | 36 | 78 | 428/423 | 41 | 78 | 413 | 45 |
| 400 | 102 | 462 | 46 | 102 | 482/470 | 55 | 102 | 470 | 60 |
| 450 | 114 | 518 | 68 | 114 | 532/533 | 78 | 114 | 533 | 85 |
| 500 | 127 | 568 | 81 | 127 | 585/584 | 90 | 127 | 584 | 98 |
聲明：【H74F46襯氟對夾止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H74F46襯氟對夾止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
