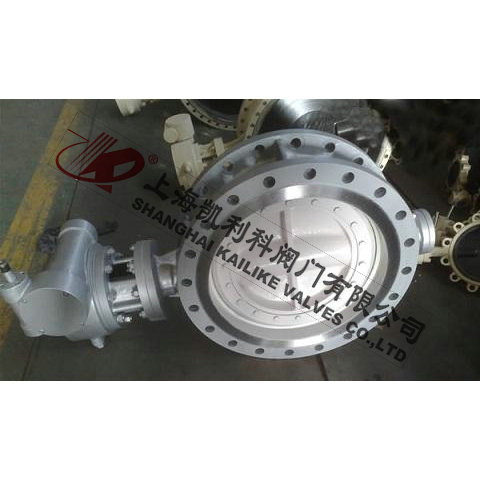

D343H美標法蘭蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。

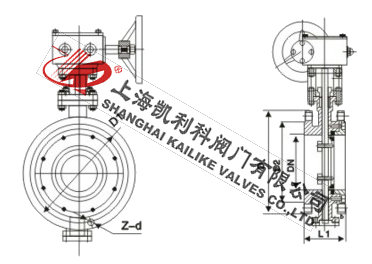

| 產品名稱： | 美標法蘭蝶閥 | 產品型號： | D343H |
| 公稱通徑： | DN50～DN2400 | 閥座密封： | 金屬密封 |
| 公稱壓力： | 1.6Mpa～5.0MPa、150LB-300LB | 連接方式： | 對夾、法蘭 |
| 適用溫度： | -20ºC～+425ºC | 驅動方式： | 手柄、蝸輪、氣動、電動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、海水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計標準 | API609-83 |
| 法蘭連接尺寸 | ANSI B16.5 |
| 結構長度 | ANSI B16.10-1992 |
| 壓力試驗: | API598-82 |
| 公稱通徑 | DN（mm） | 2"～36" | |
| 公稱壓力 | PN（Mpa） | 150Lb | 300Lb |
| 試驗壓力 | 強度試驗 | 3.0 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、油品、海水等 | ||
| 適用溫度 | -29℃～425℃ | ||
| 零件名稱 | 材料 |
| 閥體 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 閥桿 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
| 公稱通徑DN | 尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | ||
| 2" | 50 | 108 | 152 | 120.5 | 92 | 16 | 4-19 |
| 2.5" | 65 | 112 | 178 | 139.5 | 105 | 18 | 4-19 |
| 3" | 80 | 114 | 190 | 152.5 | 127 | 19 | 4-19 |
| 4" | 100 | 127 | 229 | 190.5 | 157 | 27 | 8-19 |
| 5" | 125 | 140 | 254 | 216 | 186 | 27 | 8-22 |
| 6" | 150 | 140 | 279 | 241.5 | 216 | 26 | 8-22 |
| 8" | 200 | 152 | 343 | 298.5 | 270 | 29 | 8-22 |
| 10" | 250 | 165 | 406 | 362 | 324 | 31 | 12-25 |
| 12" | 300 | 178 | 483 | 532 | 381 | 32 | 12-25 |
| 14" | 350 | 190 | 533 | 476 | 413 | 35 | 12-29 |
| 16" | 400 | 216 | 597 | 540 | 470 | 37 | 16-29 |
| 18" | 450 | 222 | 635 | 578 | 533 | 40 | 16-32 |
| 20" | 500 | 229 | 699 | 635 | 584 | 43 | 20-32 |
| 24" | 600 | 267 | 813 | 750 | 692 | 48 | 20-35 |
| 28" | 700 | 292 | 927 | 864 | 800 | 71 | 28-35 |
| 32" | 800 | 318 | 1060 | 978 | 914 | 81 | 28-41 |
| 36" | 900 | 330 | 1168 | 1086 | 1022 | 90 | 32-41 |
| 40" | 1000 | 410 | 1289 | 1200 | 1124 | 90 | 36-41 |
| 公稱通徑DN | 尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | ||
| 2" | 50 | 108 | 165 | 127 | 92 | 23 | 8-19 |
| 2．5 | 65 | 112 | 190 | 149 | 105 | 26 | 8-22 |
| 3" | 80 | 114 | 210 | 168.5 | 127 | 29 | 8-22 |
| 4" | 100 | 127 | 241 | 200 | 157 | 32 | 8-22 |
| 5" | 125 | 140 | 279 | 235 | 186 | 35 | 8-22 |
| 6" | 150 | 140 | 318 | 270 | 216 | 37 | 12-22 |
| 8" | 200 | 152 | 381 | 330 | 270 | 42 | 12-25 |
| 10" | 250 | 165 | 445 | 387.5 | 324 | 48 | 16-29 |
| 12" | 300 | 178 | 521 | 451 | 381 | 51 | 16-32 |
| 14" | 350 | 190 | 584 | 514.5 | 413 | 54 | 20-32 |
| 16" | 400 | 216 | 648 | 571.5 | 470 | 58 | 20-35 |
| 18" | 450 | 222 | 711 | 628.5 | 533 | 61 | 24-35 |
| 20" | 500 | 229 | 775 | 686 | 584 | 64 | 24-35 |
| 24" | 600 | 267 | 914 | 813 | 692 | 70 | 24-41 |
聲明：【D343H美標法蘭蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D343H美標法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
