產品名稱：	三通不銹鋼旋塞閥	產品型號：	X44W-1.0P
公稱通徑：	DN15～DN300	結構形式：	圓柱形或圓錐形
公稱壓力：	1.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+200ºC	驅動方式：	手動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

X44W-1.0P三通不銹鋼旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

工作原理

它的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧。最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

產品特點

1、旋塞閥用于經常操作，啟閉迅速、輕便。
2、旋塞閥流體阻力小。
3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。

性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0P	1.0	1.5	1.1	水、蒸汽、油品	≤100
X14W-1.0P	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要材料

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0P	不銹鋼	不銹鋼	不銹鋼	油浸石棉盤根 柔性石墨
X14W-1.0P	不銹鋼	不銹鋼	不銹鋼

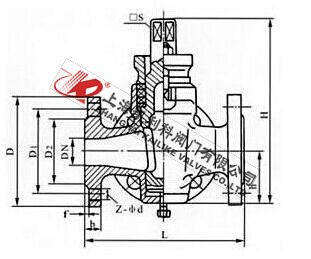

外形結構圖



主要外形尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸
		L	D	D1	D2	z-φd	□s	h	H
X44W-1.0P	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

外形結構圖



主要外形尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	管螺紋 G	尺寸
			H	L	h	□S
X14W-1.0P	15	1/2	117	85	30	12
	20	3/4	126	90	34	16
	25	1	160	110	42	18
	32	11/4	176	130	48	18
	40	11/2	210	150	64	26
	50	2	238	170	76	28
	65	21/2	250	220	80	30
	80	3	340	250	115	38
	100	4	350	300	125	42

聲明：【X44W-1.0P三通不銹鋼旋塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的X44W-1.0P三通不銹鋼旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
