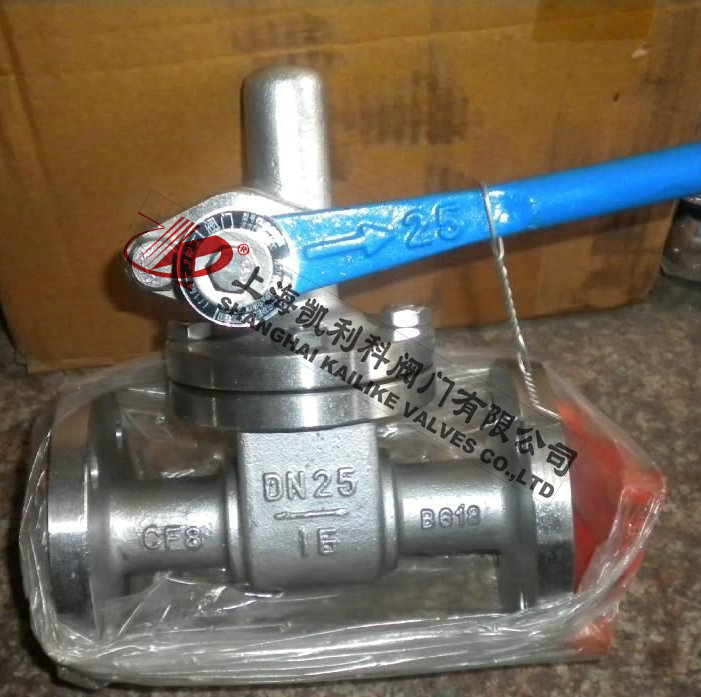

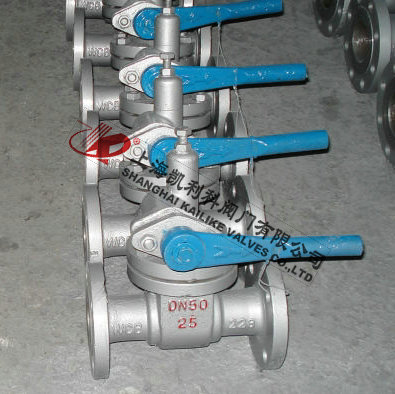

產品名稱：	鍋爐快速排污閥	產品型號：	Z44H、Z48H
公稱通徑：	DN15～DN80	結構形式：	閘板式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	手動、電動
閥體材質：	WCB鑄鋼、不銹鋼304	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Z44H、Z48H鍋爐快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。鍋爐快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷；雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封，密封壓差還應小于啟閉壓差，以確保開啟靈活。

標準規范

設計制造：GB/T12237-1989
檢驗試驗：GB/T13927-1992
法蘭尺寸：JB79-59
壓力溫度：GB9131
壓縮彈簧：GB/T1239.2
結構長度：JB/T6900-93

結構特點

1、結構簡單，密封性好，體積小、重量輕、材料耗用少
2、安裝尺寸小，特別是驅動力矩小，操作簡便
3、易實現快速啟閉；是鍋爐快速排污的最佳選擇。

性能規范

型號	公稱壓力	試驗壓力Ps（MPa）		適用介質	適用介質（℃）
		-	-
Z44H、Z48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
Z44H、Z48H-16
Z44H、Z48H-25C	2.5	3.8	2.8
Z44H、Z48H-25					≤425
Z44H、Z48H-40C	4.0	6.0	4.4
Z44H、Z48H-40					≤250

零部件材料

零件名稱	閥體、閥蓋	閥座、閘板	閥桿	齒輪軸	填料	墊片	扳手
Z44H、Z48H-16C Z44H、Z48H-25 Z44H、Z48H-40	鑄鋼、不銹鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	油浸石墨  石棉盤根	橡膠石  棉板	球墨  鑄鐵

外形結構圖



主要外形尺寸

公稱壓力  PN（MPa）	公稱通徑  DN（mm）	-									重量
		L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38

聲明：【Z44H,Z48H鍋爐快速排污閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z44H,Z48H鍋爐快速排污閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
