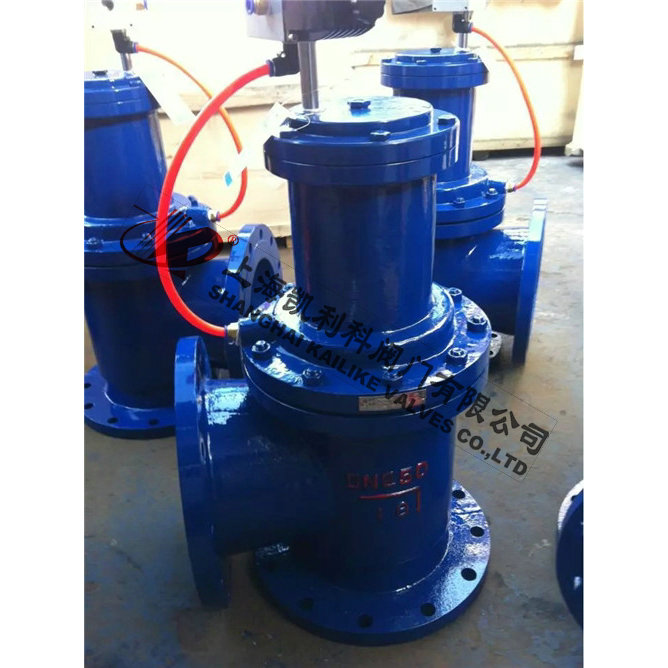

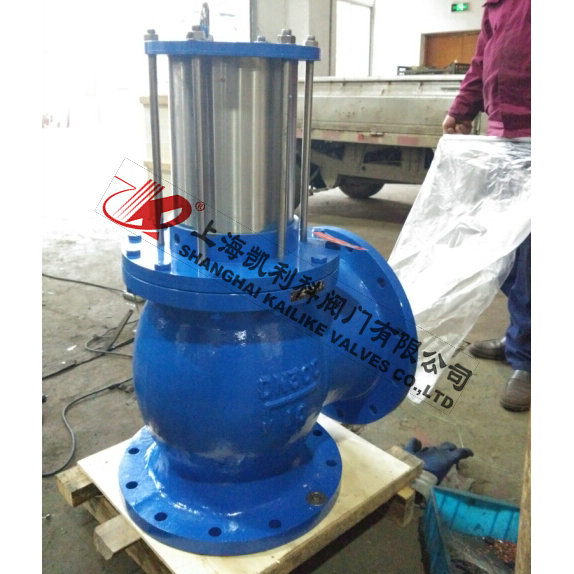

產品名稱：	氣動角式排泥閥	產品型號：	J644X
公稱通徑：	DN80～DN400	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	氣動、液動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

J644X氣動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業(yè)管道中作截流用。排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

結構特點

1、其密封性能好，經久耐用，其壽命達7年以上；
2、開啟速度快，一般在15秒鐘內閥板已全開；
3、閥板與閥體為軟密封，關閉后密封性能好，無泄漏；
4、配以電磁換回閥，則能實現遠控、自控等；
5、驅動壓力取于水廠本身，無需另加設備，可省人力物力，節(jié)約能源。

技術參數

公稱壓力：0.6MPa-1.6MPa
公稱通徑：50～400mm
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

零部件材料

零件名稱	閥體、閥蓋	板閥	閥桿	液壓缸	密封圈
材 料	鑄鐵、球鐵、碳鋼	鑄鐵/碳鋼	不銹鋼	碳鋼、不銹鋼	丁腈橡膠

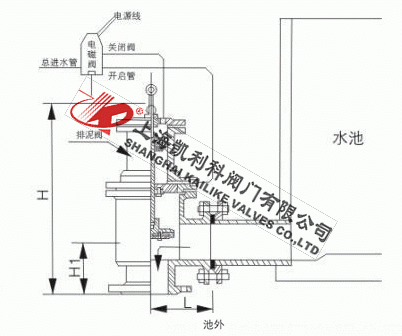

外形結構圖



主要外形尺寸

公稱通徑	連接尺寸						進液接管(G)
	D	D1	L	H1	H	z-d
80	195	160	135	115	460	4-18	1/2"
100	215	180	145	125	500	8-18	1/2"
150	280	240	185	155	630	8-23	1/2"
200	335	295	225	185	750	8-23	1/2"
250	390	350	250	245	835	12-23	1/2"
300	440	400	280	240	970	12-23	1/2"
350	500	460	340	275	1110	16-23	1/2"
400	565	515	345	310	1220	16-25	1/2"

聲明：【J644X氣動角式排泥閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J644X氣動角式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
