產品名稱：	隔膜式遙控浮球閥	產品型號：	F745X
公稱通徑：	DN40～DN1600	結構形式：	活塞式
工作壓力：	1.0MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-20ºC～+80ºC	功能作用：	控制水位
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、給排水等	生產廠家：	上海凱利科閥門有限公司

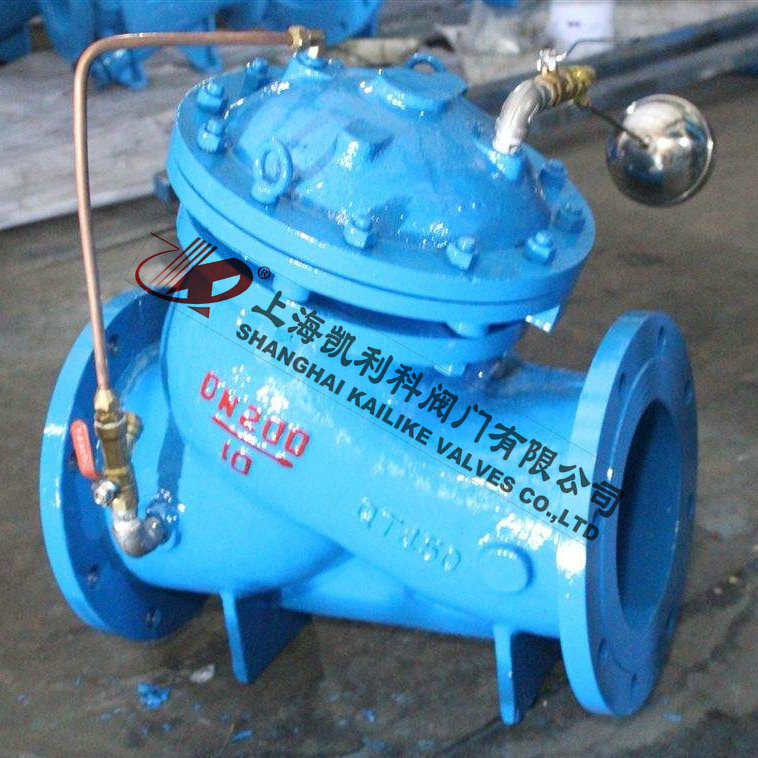

F745X隔膜式遙控浮球閥 產品說明

F745X隔膜式遙控浮球閥安裝在水塔、水池的進口端管路上，完成保持水塔、水池液面的規定高度的功能。F745X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。

F745X隔膜式遙控浮球閥 結構特點

F745X隔膜式遙控浮球閥由主閥和浮球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采取膜片式或活塞式兩類結構。接管系統由浮球閥、球閥和接管組成。
F745X隔膜式遙控浮球閥直接利用浮球?qū)чy進行液面控制，不需要其它裝置和能源，結構簡單，維護保養簡便，控制不受水壓影響，液面控制準確度高，密封可靠。
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。
2、操作方便，無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

F745X隔膜式遙控浮球閥 工作原理

當管道從進水端給水時，由于球閥、浮球閥是常開的，水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池，主閥控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室水壓升高推動主閥關閉，供水停止。當水池水面下降后，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

F745X隔膜式遙控浮球閥 技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	≥0.07	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

F745X隔膜式遙控浮球閥 主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞（活塞型）	2Cr13
膜片（膜片型）	夾織物丁腈橡膠
浮球閥球閥	銅合金
過濾器	不銹鋼

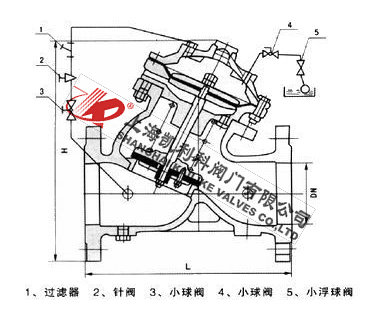

F745X隔膜式遙控浮球閥 外形結構圖



F745X隔膜式遙控浮球閥 主要外形尺寸

DN	L	H	D mm			D1 mm			b mm			D2 mm			n-Φd
	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	845	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60

F745X隔膜式遙控浮球閥 安裝示意圖

聲明：【F745X隔膜式遙控浮球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的F745X隔膜式遙控浮球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
